對輥式制砂機械

產品介紹

對輥制砂機也叫雙輥制砂機，廣泛應用于制砂、選礦、水泥、冶金、化工、建材等工業部門中等硬度以下的礦石和巖石的中碎和細碎，非常適合大型煤礦或選煤廠原煤（含煤矸石）的破碎。

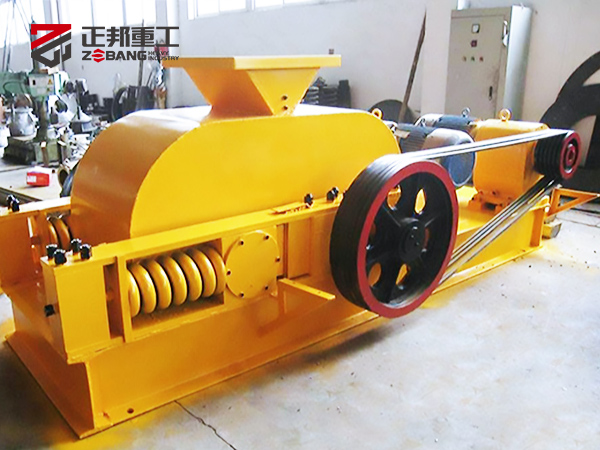

正航對輥式制砂機主要由輥輪組成，機架部分，壓緊和調節裝置以及傳動裝置等部分組成。驅動裝置由兩個電動機，通過三角皮帶傳動到槽輪上拖動兩輥輪相對旋轉運動來碾壓破碎物料。

工作原理

當物料進入機器的破碎腔以后,物料受到轉動輥軸的嚙力作用,使物料被逼通過兩輥之間,同時受到輥軸的擠軋和剪磨,物料即開始碎裂,碎裂后的小顆粒沿著輥?zhàn)有D(zhuǎn)的切線,通過兩輥軸的間隙,向機器下方拋出,超過間隙的大顆粒物料,繼續被破碎成小顆粒排出。

組成結構

1、該系對輥式制砂機主要由輥輪組成、輥輪支撐軸承、壓緊和調節裝置以及驅動裝置等部分組成。

2、出料粒度的調節：兩輥輪之間裝有楔形或墊片調節裝置，楔形裝置的頂端裝有調整螺栓，當調整螺栓將楔塊向上拉起時，楔塊將活動輥輪頂離固定輪，即兩輥輪間隙變大，出料粒度變大，當楔塊向下時，活動輥輪在壓緊彈簧的作用下兩輪間隙變小，出料粒度變小。墊片裝置是通過增減墊片的數量或厚薄來調節出料粒度大小的，當增加墊片時兩輥輪間隙變大，當減少墊片時兩輥輪間隙變小，出料粒度變小。

3、驅動機構是由兩個電動機，通過三角皮帶或者減速機傳動到槽輪上或者軸上拖動輥輪，按照相對方向運動旋轉。在破碎物料時，物料從進料口通過輥輪，經碾壓而破碎，破碎后的成品從底架下面排出。

4、為了安全，傳動部分應根據實際情況自行安裝安全罩。
